大唐保镖智能一体化机房机柜解决方案

2022-11-10 郑文强

大唐保镖大唐保镖集团总部

智能一体化机柜系统







智能机柜系统是一套专用于柜内环境灵活监测与控制的系统,是机柜的专属安全保镖,被广泛应用于各行各业的机房中,为实现集中管理、无人值守的智慧机房打下基础。







大唐保镖大唐保镖集团总部

智能一体化机柜功能

1.温湿度监控

机柜内部安装有温、湿度探测装置,能够智能监测机柜设备舱内环境温度和湿,并将监测到的温度和湿度值实时显示在柜门上的屏幕上。

2.柜门门禁

(1)机柜内部安装有电子锁,只有具备操作柜内设备权限的管理员才可以通过输入密码或刷卡的方式打开电子锁。

(2)智能机柜还具备防入侵告警功能,机柜会检测柜门状态并实时显示在屏幕上,用户也可以通过网络在远程监控柜门状态。

3.智能恒温

可根据柜内设备运行所需温度环境为机柜设置一组温度范围,当机柜内温度超出范围时自动启动散热或加热单元工作。

4.远程管控

(1)安装在不同位置的数台机柜的动力环境系统参数可以通过网络集中显示在一台计算机上。

(2)通过这台计算机即可实现对分布于各地的机柜系统进行监控。

5.安全策略

(1)机柜内部安装有供电监控单元,监测机柜内供电系统的电流、电压,并实时在屏幕上显示电流、电压值供用户分析。

(2)供电监控单元还具有过载报警和电涌保护功能。

6.通断控制

机柜具备过载自动切断供电的功能。当电压或电流超出用户设置上下阈值时,系统自动切断机柜供电。

7.其他功能:夜间照明、烟雾探测等。

智能机柜系统是独立存在、只为机柜环境而服务的系统,但也是机房环境监控的一部分,是保障机房系统正常运转的组成。

大唐保镖大唐保镖集团总部

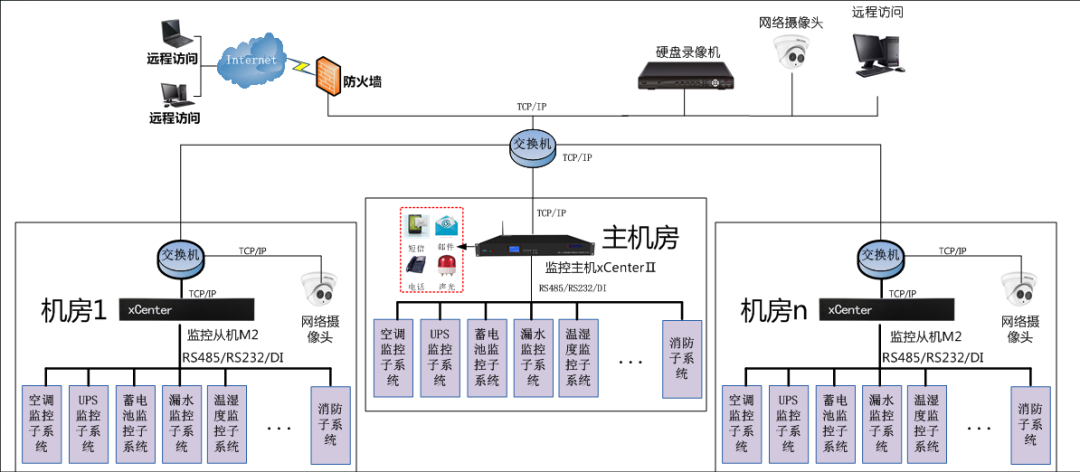

动力环境监控主机主从监控


大唐保镖大唐保镖集团总部








智能一体化机柜(单排一体化机柜)配置清单
序号产品名称数量单位备注
1单联一体化机柜1按照机柜数量,组成单排机柜冷通道数据中心,含机柜照明、PDU、应急排风等
2一体化机柜配电单元1机架式配电箱,含PUE智能电量仪、电流互感器、市电/空调/UPS/机柜照明/电池/PDU塑壳断路器或空气开关等。
3机架式UPS主机1380V/220V输入,220V输出, 机架式UPS主机,按机柜数理选配UPS主机大小,每个机柜配3KW
4电池包/电池组1每个US配16节电池,根据延长时间配电池数量,10分钟(可选配),单联及两联机柜选用,也可以采用外置电池组/电池柜
5机柜式空调一体机
1每个机柜配一台3KW空调制冷量,按实际情况选配空调的数量及制冷量。
6火探管式七氟丙烷
1每个机柜配一台3/6KG气溶胶与实际长度的火探管,火探装置是一套简单、低成本且高度可靠的独立自动灭火系统,它无需任何电源,无需专门的烟、温感探测器,无需复杂的设备及管线,利用自身储压,探火管受热破裂,立即释放灭火剂灭火
79寸触摸监控一体化主机19寸触摸屏,带5路开关量输入,2路开关量输出,6路RS485接口,1个TCP/IP,一个摄像机抓拍功能。
8开关量扩展模块14路输入4路输出开关量扩展模块,当触摸屏开关量不够,可以采用开关量扩展模块进行扩容。
9RS485温湿度传感器1每个机柜配一个,RS485通讯
10烟感温感应器1每个机柜配1个烟雾,机柜上方配一个,带开关二合一的烟感温感传感器
11红外360度半球摄像机1300百万,红外定焦半球360度摄像机
12空调监控模块1监控空调的工作状态,一台空调配一个,同时空调故障时,强制启动应急排风扇。
13UPS监控模块1监控UPS的工作状态,一个UPS主机配一个
14漏水报警控制器1非定位漏/光电水报警控制器,输出开关信号,每个空调配一个。
15带刷卡指纹门禁一体机1带刷卡指纹/人脸读卡器一体机
16门禁电锁2电锁,每个机柜配两个,前后门各一个
17门磁(灯光联动式)2门磁,每个机柜配两个,与灯光联动,当门打开时,灯光自动打开
18背景灯光2机柜装饰灯光,采用蓝光,机柜前后门安装
19照明灯光2机柜照明灯光,采用白光,机柜前后门安装
20机房监控平台软件1后台服务程序,可以手机及PC观看
21声光报警器1可以现场声光报警
22GSM短信模块1工业级,当系统报警时,可以发短信报警

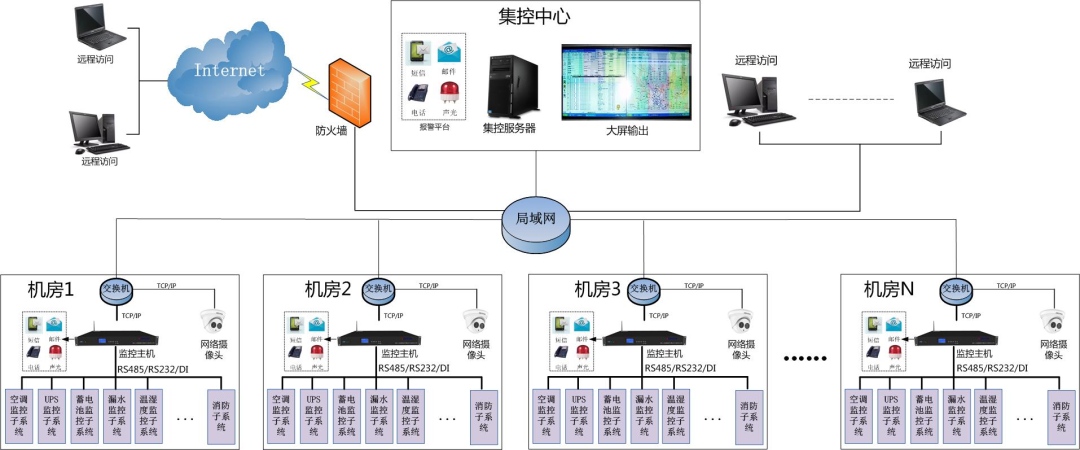

动力环境监控平台集中监控

大唐保镖大唐保镖集团总部


一体化机柜设计方案







1、系统要求

首先是用标准机柜42U机柜,要放置若干设备比如显示器、交换机、服务器UPS联动报警装置整个机柜电取自UPS经PDU分别与各个负载相连接,我们会在UPS装一款软件来监控各个负载运行情况,并显示在显示屏上,并在机柜顶端装置一硬件设备无线发射器,在设备有异常情况下,可以实现短信电子邮件报警。还有就是显示灯的也放进去,整个机柜相当于独立运行。

2系统设计

2.1机柜布局图

大唐保镖大唐保镖集团总部

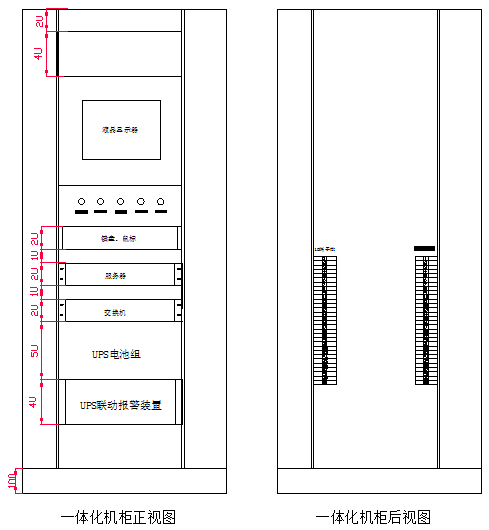

图1一体化机柜布局图

2.2设备布局说明

系统采用标准42U机柜,前门为玻璃门,后门为双开门,屏柜颜色可根据用户要求进行定制。

各部分说明:

1)机柜最上端放置液晶显示器,屏柜开孔尺寸可根据显示器尺寸大小进行调整;

2)显示器下放置五个指示灯,分别编号为指示灯1、指示灯2、指示灯3、指示灯4、指示灯5,具体名称可根据用户要求更改;

3)指示灯下方为放置鼠标、键盘的托盘抽屉,高度为2U;

4)托盘抽屉下方安装服务器;设计尺寸为2U,具体高度可根据实际使用的服务器进行调整;

5)服务器下方间隔1U距离放置交换机,设计尺寸为2U,具体高度可根据实际使用的交换机进行调整;

6)交换机下方可放置UPS蓄电池组,设计尺寸为5U,具体尺寸可根据实际使用蓄电池尺寸进行调整;

7)蓄电池组下方放置UPS联动报警装置;设计尺寸为4U,具体高度可根据实际设备进行调整;

2.3机柜连线

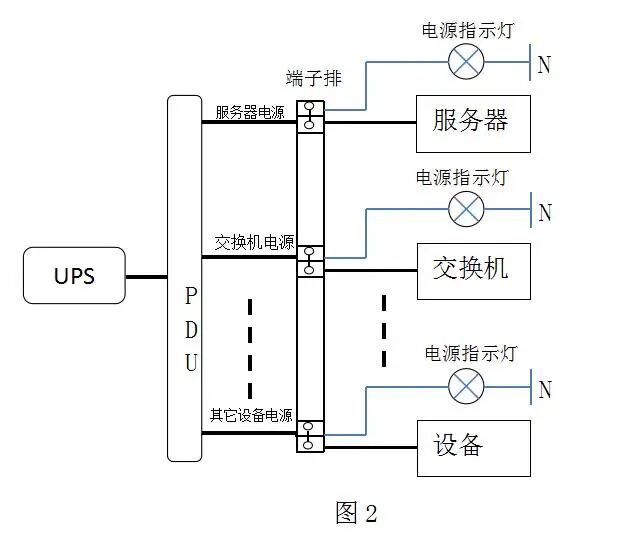

UPS电源线引致1D端子排,接微型断路器后给PDU,PDU出线分别引致2D端子排进行分接,电源在端子排进行分接后,一路给机柜前面板指示灯,另一路给设备供电,具体接线参见图2。

大唐保镖大唐保镖集团总部
